Praticité.
Polyvalence.
Résistance.

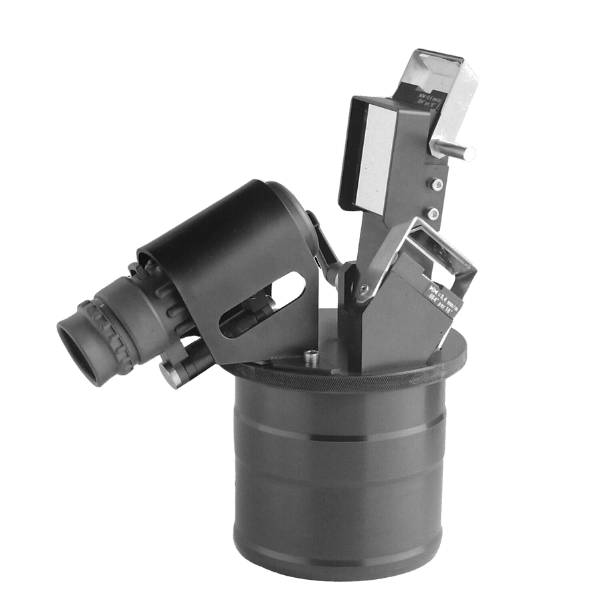

La Lunette de Bouche LDB M120 sert à déterminer l’écart en défilement du parallélisme entre l’axe du tube d’un mortier (81 LLR F1, 120 RT ou lisse) et les goniomètres pouvant équiper ces matériels (GP2M 120, GP2M F1). Elle peut également être utilisée pour l’harmonisation de la queue d’aronde supportant le goniomètre de pointage.

  • utilisation sur mortier et gionomètre
  • système d’harmonisation pour mortier précis & résistant

Caractéristiques

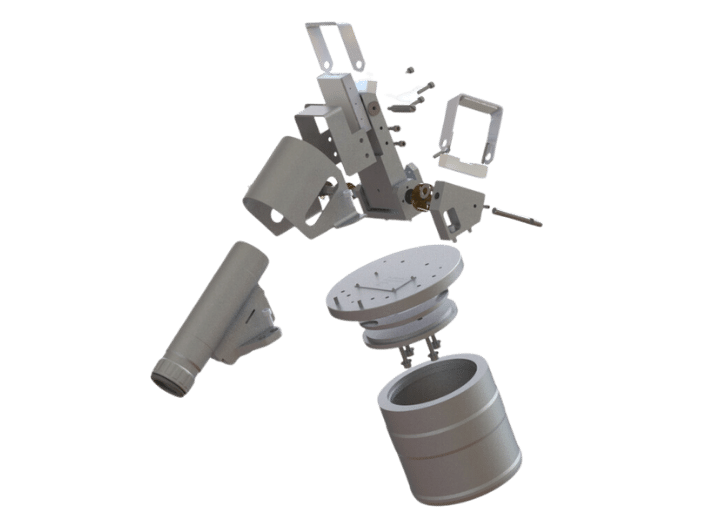

Cette lunette coudée est montée directement dans la bouche du mortier et prend ses références géométriques dans l’alésage du tube et sur le plan d’entrée du tube. Le référentiel terrestre est obtenu par positionnement des bulles des différents niveaux entre leurs repères. Les miroirs des niveaux et la position de la lunette de visée permettent à l’opérateur au sol de réaliser ce calibrage. Cette solution ergonomique sécurise les opérateurs en éliminant les risques de chutes.

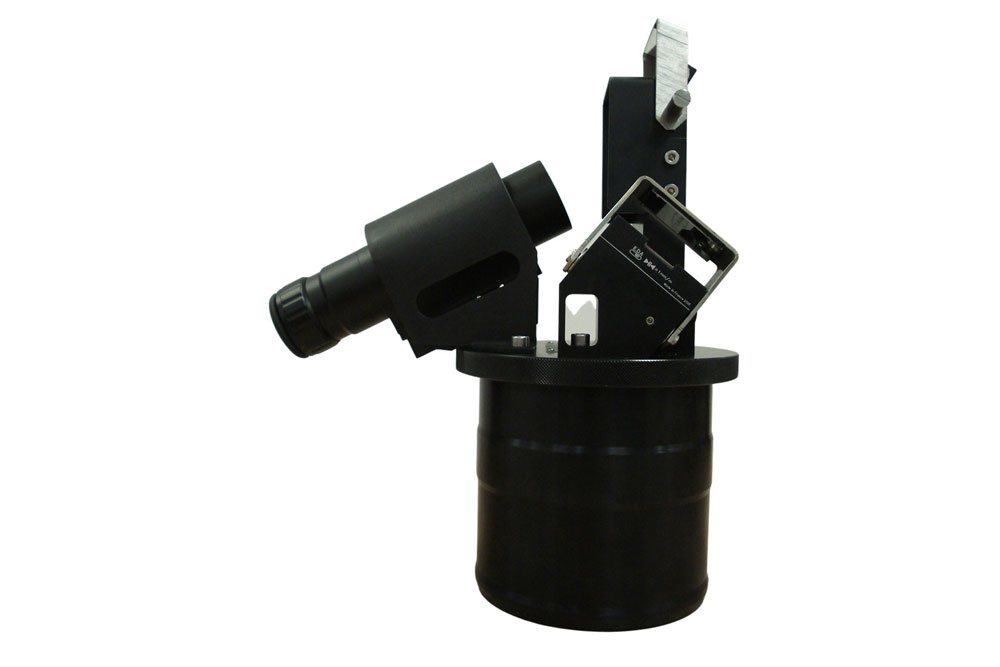

  • LDB Système d'harmonisation pour mortier Elynxo

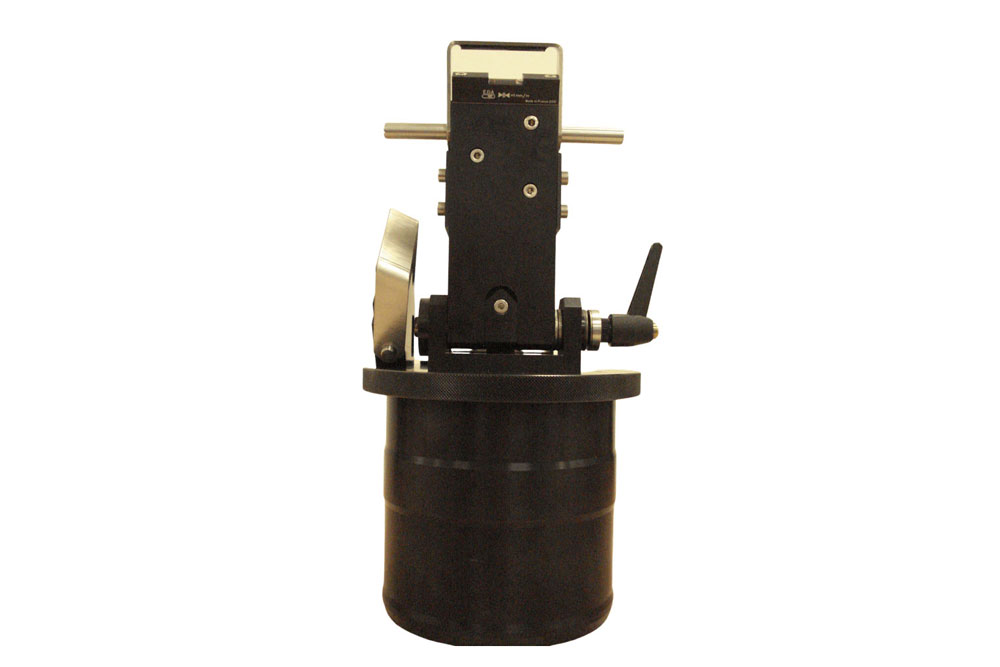

  • Systeme d'harmonisation pour mortier Lunette de bouche Elynxo

Accessoires

• Kit de simbleau en fonction du diamètre du mortier
• Niveau de précision
• Fil à plomb

• Jeu de clés alène

• Cales d’épaisseur

• Goniomètre étalon (en option)

Dans la même gamme

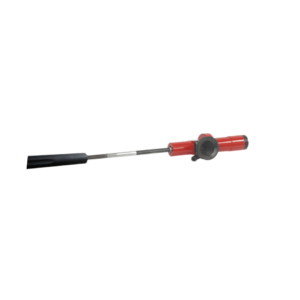

Lunette De Bouche x4

Lunette De Bouche x4

Lunette d’harmonisation Voie directe optique

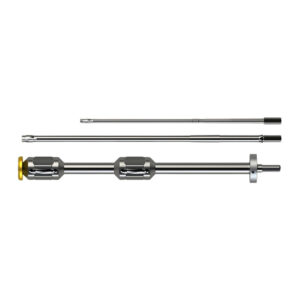

Tiges calibrées

Tiges calibrées

Outil de maintenance militaire

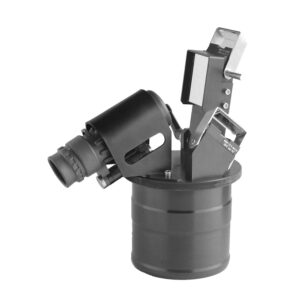

Lunette De Bouche M120

Lunette De Bouche M120

Système d’harmonisation pour mortier

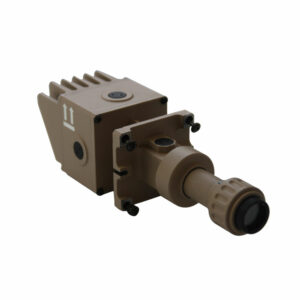

HCAM

HCAM

Caméra d’harmonisation

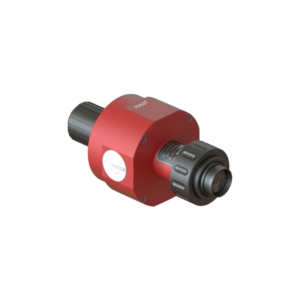

Lunette d’harmonisation LDB vidéo
